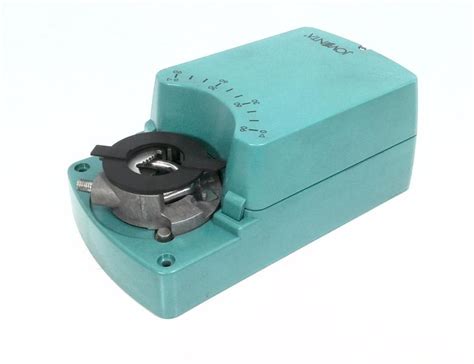

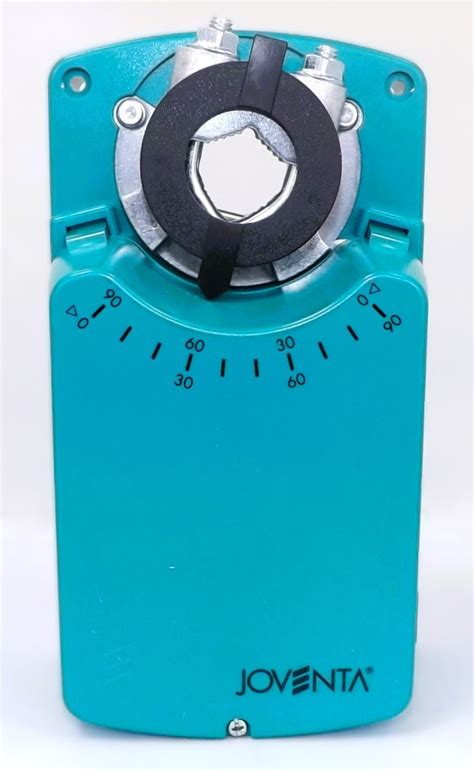

Bộ truyền động điện JOVENTA – Thiết bị điều khiển van và cửa gió trong hệ thống HVAC

Bộ truyền động điện JOVENTA là thiết bị cơ điện được sử dụng để điều khiển vị trí của cửa gió, van điều tiết và các cơ cấu đóng mở trong hệ thống thông gió, điều hòa không khí và tự động hóa tòa nhà. Thiết bị nhận tín hiệu từ bộ điều khiển, sau đó chuyển chuyển động của động cơ thành mô-men xoắn để xoay trục damper hoặc điều chỉnh vị trí van theo yêu cầu vận hành.

Các dòng bộ truyền động JOVENTA đã xuất hiện trong danh mục thiết bị điều khiển HVAC của Johnson Controls. Tài liệu kỹ thuật của Johnson Controls thể hiện nhiều dòng JOVENTA tương ứng với các bộ truyền động điện M9000, gồm loại đóng mở, điều khiển 3 điểm và điều khiển tỷ lệ.



Chức năng của bộ truyền động điện JOVENTA

Nhiệm vụ chính của bộ truyền động điện JOVENTA là biến tín hiệu điều khiển thành chuyển động cơ học để thay đổi góc mở của cửa gió hoặc van. Trong hệ thống HVAC, góc mở này quyết định lượng không khí, nước nóng hoặc nước lạnh đi qua từng nhánh của hệ thống.

Khi hệ thống điều khiển trung tâm gửi lệnh, động cơ bên trong bộ truyền động sẽ quay bộ bánh răng và truyền mô-men tới trục thiết bị. Tùy cấu hình, bộ truyền động có thể đưa cơ cấu tới trạng thái mở hoàn toàn, đóng hoàn toàn hoặc giữ tại một vị trí trung gian.

Johnson Controls mô tả các bộ truyền động điện cùng nhóm ứng dụng này được thiết kế để định vị damper và van trong HVAC, bao gồm damper khí hồi, damper khí thải, hệ thống điều chỉnh lưu lượng và một số loại van điều khiển.

Bộ truyền động JOVENTA điều khiển cửa gió

Một trong những ứng dụng phổ biến nhất của JOVENTA là điều khiển cửa gió trong hệ thống thông gió và điều hòa không khí. Bộ truyền động được lắp trực tiếp lên trục damper, tạo chuyển động quay để điều chỉnh góc của các cánh gió.

Khi nhu cầu làm lạnh hoặc thông gió thay đổi, hệ thống điều khiển có thể yêu cầu damper mở rộng hơn hoặc đóng bớt. Bộ truyền động JOVENTA thực hiện chuyển động tương ứng, giúp lượng khí cấp tới khu vực sử dụng thay đổi theo yêu cầu thực tế.

Các dòng bộ truyền động nhỏ của JOVENTA từng được thiết kế cho damper HVAC với mô-men khoảng 2 Nm và 4 Nm, trong khi những dòng lớn hơn được phát triển với mô-men cao hơn để vận hành cửa gió có kích thước lớn. Tài liệu Johnson Controls cũng cho thấy các dòng bộ truyền động không lò xo hiện nay có nhiều cấp mô-men khác nhau nhằm lựa chọn theo tải thực tế.

Bộ truyền động JOVENTA điều khiển theo tín hiệu tỷ lệ

Đối với hệ thống cần kiểm soát chính xác lưu lượng, bộ truyền động điện JOVENTA điều khiển tỷ lệ được sử dụng thay cho kiểu chỉ đóng hoặc mở.

Thiết bị có thể nhận tín hiệu điều khiển điện áp hoặc dòng điện từ bộ điều khiển. Một số dòng JOVENTA sử dụng tín hiệu tỷ lệ 0(2)–10 VDC hoặc 0(4)–20 mA, đồng thời sử dụng nguồn 24 VAC/DC.

Với tín hiệu tỷ lệ, bộ truyền động không chỉ dừng ở hai trạng thái 0% và 100%. Bộ điều khiển có thể yêu cầu cơ cấu giữ ở những vị trí trung gian để duy trì lưu lượng không khí hoặc lưu lượng chất lỏng phù hợp với giá trị đặt của hệ thống.

Đặc tính này đặc biệt quan trọng trong hệ thống điều hòa trung tâm, hệ thống điều khiển nhiệt độ, hệ thống xử lý không khí và dây chuyền cần thay đổi lưu lượng liên tục.

Bộ truyền động JOVENTA có lò xo hồi

Một nhóm quan trọng khác là bộ truyền động điện có cơ cấu lò xo hồi. Trong điều kiện bình thường, động cơ đưa damper hoặc van tới vị trí được yêu cầu. Khi nguồn điện bị mất, năng lượng cơ học tích trữ trong lò xo sẽ đưa thiết bị trở lại vị trí an toàn đã được thiết kế trước.

Nguyên lý này thường được sử dụng tại những vị trí yêu cầu trạng thái an toàn khi xảy ra mất điện, chẳng hạn cửa gió cấp, cửa gió hồi, damper an toàn hoặc một số van điều khiển.

Các bộ truyền động lò xo hồi hiện tại của Johnson Controls cũng được thiết kế cho damper và cửa chớp HVAC, với nhiều lựa chọn đóng mở hoặc điều khiển tỷ lệ.

Bộ truyền động JOVENTA không lò xo hồi

Bộ truyền động không lò xo hồi JOVENTA sử dụng động cơ và hệ thống bánh răng để đưa trục tới vị trí điều khiển. Khi mất nguồn, cơ cấu thường giữ nguyên hoặc dừng tại vị trí hiện tại tùy thiết kế, thay vì tự động quay về vị trí ban đầu bằng lò xo.

Kiểu kết cấu này phù hợp với damper điều tiết thông thường, cửa gió phân vùng và nhiều hệ thống không yêu cầu chức năng đóng hoặc mở khẩn cấp khi mất điện.

Các bộ truyền động không lò xo cùng dòng M9000 của Johnson Controls được thiết kế để điều khiển damper và van, đồng thời hỗ trợ nhiều phương thức tín hiệu. Một số thiết kế còn có chức năng nhả bánh răng bằng tay để thuận tiện cho quá trình căn chỉnh và chạy thử hệ thống.

Ứng dụng của bộ truyền động điện JOVENTA trong nhà máy

Trong hệ thống xử lý không khí, bộ truyền động JOVENTA có thể điều chỉnh lượng khí tươi đưa vào, lượng khí hồi quay lại hệ thống và lượng khí thải ra bên ngoài. Khi kết hợp với cảm biến nhiệt độ, áp suất hoặc chất lượng không khí, hệ thống có thể tự động thay đổi vị trí damper.

Tại hệ thống AHU, bộ truyền động thường được lắp trên các damper nằm ở đường khí cấp, khí hồi và khí tươi. Việc điều chỉnh chính xác góc mở giúp hệ thống duy trì lưu lượng phù hợp với điều kiện vận hành.

Trong hệ thống VAV, bộ truyền động thay đổi vị trí cánh gió để điều chỉnh lưu lượng tới từng khu vực. Johnson Controls xác nhận các bộ truyền động điện loại nhỏ của hãng được sử dụng cho damper cân bằng, damper điều khiển, damper tròn, damper phân vùng và cánh điều tiết trong hộp VAV.

Ngoài các tòa nhà thương mại, thiết bị còn phù hợp cho hệ thống thông gió nhà máy, phòng kỹ thuật, kho sản xuất, trung tâm dữ liệu, phòng sạch và các dây chuyền có hệ thống xử lý không khí tự động.

Bộ truyền động điện JOVENTA trong hệ thống tự động hóa HVAC

Điểm quan trọng của bộ truyền động điện JOVENTA không nằm đơn thuần ở việc làm quay một cửa gió. Thiết bị chính là phần tử chấp hành cuối cùng giúp tín hiệu từ hệ thống điều khiển được biến thành thay đổi thực tế về lưu lượng.

Khi cảm biến phát hiện nhiệt độ, áp suất hoặc lưu lượng thay đổi, bộ điều khiển xử lý dữ liệu và gửi tín hiệu tới bộ truyền động. JOVENTA sau đó thay đổi vị trí damper hoặc van để đưa hệ thống trở lại điều kiện vận hành yêu cầu.

Nhờ khả năng làm việc với nhiều kiểu tín hiệu, nhiều mức mô-men và cả cấu hình có hoặc không có lò xo hồi, bộ truyền động điện JOVENTA được sử dụng cho nhiều vị trí khác nhau trong hệ thống thông gió, điều hòa không khí và điều khiển tòa nhà.
