Bộ truyền động chống cháy nổ DREHMO x-matic

DREHMO phát triển các giải pháp truyền động điện dành cho môi trường công nghiệp khắt khe. Bộ truyền động chống cháy nổ DREHMO được ứng dụng trong điện lực, dầu khí, cấp nước và công nghiệp nặng. Các dòng chính hiện nay gồm s-range, i-matic và x-matic.

Bộ truyền động chống cháy nổ DREHMO vận hành van trong khu vực có khí hoặc hơi dễ cháy. Dòng DREHMO x-matic kết hợp động cơ, hộp số và bộ điều khiển trong cùng một cụm. Thiết bị nhận lệnh từ hệ thống trung tâm và chuyển đổi thành chuyển động của van.

Người vận hành có thể theo dõi vị trí, mô-men và trạng thái hoạt động. Các cảnh báo cũng được truyền về PLC, DCS hoặc SCADA.

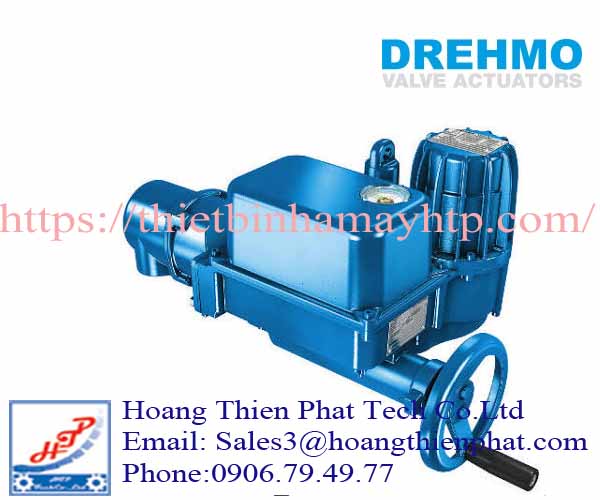

Cấu trúc của bộ truyền động DREHMO x-matic

DREHMO x-matic sử dụng động cơ điện để tạo lực quay. Hệ thống bánh răng làm giảm tốc độ và tăng mô-men tại trục đầu ra.

Cơ cấu đầu ra kết nối trực tiếp hoặc thông qua hộp số với van. Cấu hình kết nối phụ thuộc loại van, kích thước trục và tiêu chuẩn mặt bích.

Bộ điều khiển được lắp trực tiếp trên thân truyền động. Thiết kế tích hợp giúp giảm số lượng thiết bị trong tủ điều khiển.

Màn hình tại chỗ hiển thị vị trí và trạng thái vận hành. Cụm phím điều khiển hỗ trợ đóng, mở và cài đặt ngay tại hiện trường.

Tay quay cho phép vận hành van khi mất nguồn điện. Cơ cấu này cũng hỗ trợ kiểm tra hành trình trong quá trình bảo trì.

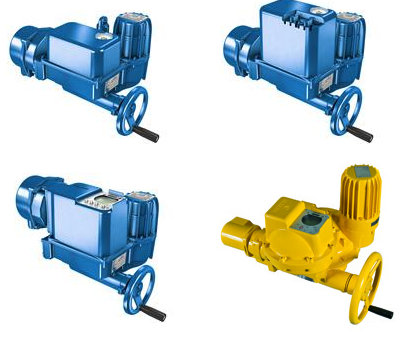

Các dòng truyền động chống nổ DREHMO

Bộ truyền động nhiều vòng DiM Ex

DREHMO DiM Ex tạo chuyển động quay nhiều vòng tại trục đầu ra. Dòng thiết bị này phù hợp với van cổng và van cầu.

DiM Ex thường được sử dụng cho nhiệm vụ đóng hoặc mở hoàn toàn. Mô-men đầu ra cần phù hợp với lực vận hành thực tế của van.

Thiết bị có thể kết hợp với hộp số bổ sung. Giải pháp này đáp ứng van cần mô-men lớn hoặc cơ cấu kết nối đặc biệt.

Bộ truyền động điều tiết DiMR Ex

DREHMO DiMR Ex được thiết kế cho hoạt động điều tiết thường xuyên. Thiết bị đưa van đến nhiều vị trí khác nhau trong hành trình.

Dòng này phù hợp với hệ thống kiểm soát lưu lượng, áp suất hoặc nhiệt độ. Bộ truyền động phản hồi theo tín hiệu từ hệ thống điều khiển.

Chế độ làm việc phải đáp ứng tần suất điều chỉnh thực tế. Số lần khởi động và thời gian vận hành cần được xác nhận khi chọn hàng.

Bộ truyền động một phần vòng DPiM Ex

DREHMO DPiM Ex vận hành trong một góc quay giới hạn. Dòng này thường được sử dụng cho hành trình 90 độ.

Thiết bị phù hợp với van bi, van bướm và damper. Trục đầu ra truyền mô-men trực tiếp đến cơ cấu đóng mở.

Thời gian hành trình phải phù hợp với đặc tính của van. Tốc độ quá nhanh có thể gây va đập hoặc ảnh hưởng đường ống.

Chức năng điều khiển của DREHMO x-matic

Điều khiển đóng mở van

Bộ truyền động chống cháy nổ DREHMO nhận lệnh đóng hoặc mở từ hệ thống trung tâm. Động cơ hoạt động cho đến khi van đạt vị trí giới hạn.

Thiết bị dừng theo tín hiệu vị trí hoặc giá trị mô-men cài đặt. Phương thức dừng được lựa chọn theo thiết kế của van.

Chế độ điều khiển tại chỗ hỗ trợ vận hành trong quá trình chạy thử. Chế độ từ xa phục vụ vận hành tự động trong dây chuyền.

Điều chỉnh vị trí van

Phiên bản điều tiết nhận tín hiệu đặt từ bộ điều khiển. Thiết bị di chuyển van đến vị trí tương ứng với yêu cầu công nghệ.

Tín hiệu phản hồi giúp hệ thống xác định độ mở hiện tại. Chức năng này phù hợp với quá trình cần kiểm soát liên tục.

Độ chính xác phụ thuộc cấu hình bộ truyền động và cơ cấu van. Hệ thống cần được hiệu chỉnh sau khi hoàn tất lắp đặt.

Giám sát mô-men vận hành

DREHMO x-matic theo dõi mô-men trong quá trình đóng mở. Thiết bị có thể dừng khi tải vượt giới hạn đã cài đặt.

Chức năng này bảo vệ van và hộp số khi cơ cấu bị kẹt. Mô-men tăng bất thường còn giúp phát hiện ma sát hoặc cặn bám.

Dữ liệu mô-men hỗ trợ đánh giá tình trạng vận hành. Bộ phận bảo trì có thể xử lý trước khi thiết bị hư hỏng nghiêm trọng.

Ghi nhận trạng thái và cảnh báo

Bộ điều khiển lưu thông tin liên quan đến hoạt động của thiết bị. Dữ liệu có thể gồm số lần vận hành và trạng thái lỗi.

Cảnh báo giúp kỹ thuật viên xác định khu vực cần kiểm tra. Thời gian chẩn đoán tại hiện trường nhờ đó được rút ngắn.

Khả năng lưu dữ liệu hỗ trợ lập kế hoạch bảo trì. Doanh nghiệp hạn chế việc dừng máy ngoài kế hoạch.

Bảng tổng hợp các Bộ truyền động chống cháy nổ DREHMO

Thông số chi tiết thay đổi theo model và mã đặt hàng. Chứng nhận chống nổ cũng phụ thuộc phiên bản được lựa chọn.

Người mua cần đối chiếu datasheet, bảng tên và chứng nhận của thiết bị. Không nên sử dụng thông số của một model cho toàn bộ dòng sản phẩm.

Khả năng kết nối hệ thống điều khiển

DREHMO x-matic có thể nhận lệnh từ PLC hoặc DCS. Tín hiệu điều khiển được lựa chọn theo cấu trúc của từng hệ thống.

Thiết bị truyền trạng thái đóng, mở và lỗi về phòng điều khiển. Tín hiệu vị trí hỗ trợ giám sát hành trình của van.

Một số cấu hình có thể sử dụng giao tiếp truyền thông công nghiệp. Chuẩn giao tiếp cần được xác nhận ngay từ giai đoạn báo giá.

Sơ đồ đấu nối phải phù hợp với nguồn điện và tín hiệu hiện hữu. Mọi thay đổi sau khi đặt hàng có thể ảnh hưởng cấu hình phần cứng.

Ứng dụng của bộ truyền động chống cháy nổ DREHMO

Đường ống và kho chứa dầu khí

DREHMO x-matic vận hành van cách ly trên đường ống công nghệ. Thiết bị cũng được lắp tại trạm bơm và khu vực bồn chứa.

Điều khiển từ xa giúp hạn chế thao tác tại khu vực nguy hiểm. Trạng thái van được giám sát liên tục từ phòng điều khiển.

Cấu hình chống nổ phải phù hợp với phân vùng lắp đặt. Nhóm khí và cấp nhiệt độ cần được kiểm tra trước khi đặt hàng.

Dây chuyền sản xuất hóa chất

Bộ truyền động điều khiển van cấp hóa chất và van cách ly. Thiết bị phù hợp với khu vực có hơi dung môi dễ cháy.

Lớp bảo vệ chống ăn mòn cần được lựa chọn riêng. Khả năng chống nổ không thay thế yêu cầu về độ bền hóa học.

Nhiệt độ môi trường cũng ảnh hưởng đến cấu hình thiết bị. Vị trí lắp đặt phải nằm trong giới hạn cho phép.

Nhà máy điện và hệ thống năng lượng

DREHMO x-matic được sử dụng cho van nước, hơi, khí và nhiên liệu. Thiết bị có thể kết nối với hệ thống DCS của nhà máy.

Tín hiệu phản hồi giúp nhân viên theo dõi trạng thái van. Cảnh báo mô-men hỗ trợ phát hiện cơ cấu vận hành bất thường.

Dòng điều tiết phù hợp với quá trình cần thay đổi độ mở thường xuyên. Chế độ làm việc phải đáp ứng tần suất vận hành thực tế.

Nhà máy thép và xi măng

Thiết bị có thể vận hành van công nghệ, damper và hệ thống nhiên liệu. Kết cấu công nghiệp phù hợp với môi trường có bụi và rung.

Khu vực gần lò thường có nhiệt độ cao. Người dùng phải khảo sát nhiệt độ tại đúng vị trí lắp đặt.

Mô-men cần được tính theo tải thực tế của van. Không nên lựa chọn bộ truyền động chỉ theo kích thước đường ống.

Cung cấp bộ truyền động DREHMO tại Việt Nam

Hoàng Thiên Phát cung cấp bộ truyền động chống cháy nổ DREHMO cho nhiều ngành công nghiệp. Thiết bị đáp ứng nhu cầu lắp mới, thay thế và nâng cấp hệ thống van.

Khách hàng được hỗ trợ đối chiếu model theo ảnh tem và tài liệu kỹ thuật. Đội ngũ kỹ thuật kiểm tra nguồn điện, mô-men và kiểu kết nối.
