Bộ truyền động bánh răng Actreg – Rack & Pinion Actuator cho van công nghiệp

Bộ truyền động bánh răng Actreg là giải pháp truyền động dành cho các loại van quay trong hệ thống công nghiệp. Thiết bị sử dụng cơ cấu Rack & Pinion để chuyển lực từ nguồn khí nén thành mô-men quay tại trục van. Nhờ chuyển động gọn và khả năng kết hợp nhiều phụ kiện, actuator Actreg được sử dụng cho van bi, van bướm và các cụm van tự động.

ACTREG phát triển nhiều kích thước actuator cho các mức mô-men khác nhau. Hai cấu hình nổi bật gồm Actreg ADA tác động kép và Actreg ASR hồi lò xo. Sự đa dạng này giúp nhà máy lựa chọn thiết bị phù hợp cho từng vị trí thay vì sử dụng chung một cấu hình.

Bộ truyền động bánh răng Actreg trong hệ thống van tự động

Tại nhiều nhà máy, van thủ công đang dần được chuyển sang điều khiển tự động. Việc này giúp giảm thao tác tại hiện trường và thuận tiện hơn khi quản lý nhiều vị trí van trên cùng dây chuyền.

Bộ truyền động bánh răng Actreg đảm nhận nhiệm vụ tạo chuyển động cơ học cho van. Nguồn khí nén tác động lên piston bên trong actuator. Chuyển động của piston sau đó được truyền đến bánh răng trung tâm.

Trục đầu ra của actuator quay theo và tác động trực tiếp lên trục van. Với van bi hoặc van bướm, hành trình quay khoảng 90° cho phép chuyển đổi giữa trạng thái đóng và mở.

Khi kết hợp thêm thiết bị điều khiển, actuator có thể nhận lệnh từ hệ thống tự động của nhà máy. Đây là nền tảng để đưa các van cơ khí vào PLC hoặc DCS.

Công nghệ Rack & Pinion trên bộ truyền động Actreg

Rack & Pinion là cơ cấu thanh răng và bánh răng được ACTREG sử dụng trên nhiều dòng pneumatic actuator. Thiết kế này chuyển chuyển động tuyến tính của piston thành chuyển động quay.

Hai piston hoạt động đối xứng giúp truyền lực đến bánh răng trung tâm. Khi piston thay đổi vị trí, bánh răng quay và tạo mô-men tại trục đầu ra.

Thiết kế Rack & Pinion phù hợp với các van quay 1/4 vòng. Kết cấu tương đối gọn cũng giúp Bộ truyền động bánh răng Actreg dễ bố trí trên hệ thống đường ống.

Góc quay tiêu chuẩn của dòng Rack & Pinion đạt 90°. Hành trình có thể được căn chỉnh tại vị trí cuối để phù hợp với yêu cầu đóng mở của van.

Actreg ADA cho hệ thống truyền động tác động kép

Actreg ADA là dòng Double Acting Actuator. Khí nén được sử dụng cho cả hành trình mở và đóng.

Khi nguồn khí được đưa vào một phía, piston dịch chuyển và làm trục actuator quay. Van điện từ thay đổi hướng cấp khí để thực hiện hành trình ngược lại.

Cấu hình ADA phù hợp với nhà máy có nguồn khí nén ổn định. Thiết bị có thể đáp ứng những vị trí van thường xuyên thay đổi trạng thái trong quá trình vận hành.

Dải kích thước rộng tạo điều kiện lựa chọn actuator sát với mô-men của từng van.

Actreg ASR cho hệ thống truyền động hồi lò xo

Actreg ASR kết hợp cơ cấu Rack & Pinion với hệ thống Spring Return. Thiết kế này sử dụng khí nén cho một chiều chuyển động và năng lượng lò xo cho chiều còn lại.

Trong quá trình cấp khí, lò xo được nén và tích trữ năng lượng. Khi khí nén bị ngắt, lò xo tác động lên piston và đưa cơ cấu về trạng thái được thiết lập.

Đặc điểm này phù hợp với những dây chuyền có yêu cầu về trạng thái van khi nguồn khí gặp sự cố.

Tùy kích thước, dòng ASR còn có nhiều cấu hình lò xo. Việc lựa chọn cần dựa trên áp suất khí và torque yêu cầu.

Khả năng điều khiển van bi của Actreg Rack & Pinion

Van bi sử dụng chuyển động quay để thay đổi trạng thái dòng chảy. Khi bi van quay khoảng 90°, đường lưu chất có thể chuyển từ mở hoàn toàn sang đóng.

Đặc tính này tương thích tốt với Bộ truyền động bánh răng Actreg. Actuator có thể được lắp trên van để thay thế tay gạt hoặc cơ cấu vận hành thủ công.

Trong dây chuyền tự động, van điện từ nhận tín hiệu và điều khiển khí cấp cho actuator. Quá trình đóng mở van nhờ đó có thể được thực hiện từ phòng điều khiển.

Giải pháp này được ứng dụng trên hệ thống nước, khí nén, hóa chất và nhiều đường ống công nghệ.

Khả năng vận hành van bướm với actuator Actreg

Van bướm cũng thuộc nhóm van quay 1/4 vòng. Đĩa van thay đổi góc để kiểm soát đường lưu chất.

Van bướm Actreg điều khiển khí nén được sử dụng nhiều trong hệ thống nước, HVAC và đường ống phụ trợ của nhà máy. Với môi trường công nghiệp, cấu hình actuator cần được lựa chọn theo torque thực tế của van.

Torque quyết định kích thước Bộ truyền động bánh răng Actreg

Kích thước DN chỉ phản ánh một phần đặc điểm của van. Đây không phải thông số duy nhất để lựa chọn actuator.

Torque cần thiết còn phụ thuộc vào loại van, áp suất đường ống, vật liệu làm kín và điều kiện vận hành. Một van đã hoạt động lâu cũng có thể xuất hiện lực ma sát lớn hơn ban đầu.

Do đó, lựa chọn Bộ truyền động bánh răng Actreg nên bắt đầu từ torque của van. Sau đó, kỹ sư đối chiếu với torque đầu ra của actuator tại áp suất khí thực tế.

Một hệ số dự phòng phù hợp cũng cần được xem xét. Điều này giúp actuator duy trì khả năng đóng mở khi điều kiện hệ thống thay đổi.

Kết nối Actreg với van theo tiêu chuẩn công nghiệp

Khả năng ghép nối giữa actuator và van ảnh hưởng trực tiếp đến quá trình lắp đặt.

Dòng Rack & Pinion Actreg sử dụng giao diện kết nối van theo ISO 5211/DIN 3337. Đây là những tiêu chuẩn phổ biến đối với actuator van quay công nghiệp.

Tuy nhiên, vẫn cần kiểm tra kích thước mặt bích và dạng trục của từng van. Nếu actuator không thể lắp trực tiếp, bracket và coupling có thể được sử dụng để tạo liên kết cơ khí phù hợp.

Việc kiểm tra bản vẽ actuator và van trước khi đặt hàng giúp hạn chế phát sinh trong quá trình lắp đặt.

Phụ kiện mở rộng chức năng cho Actreg actuator

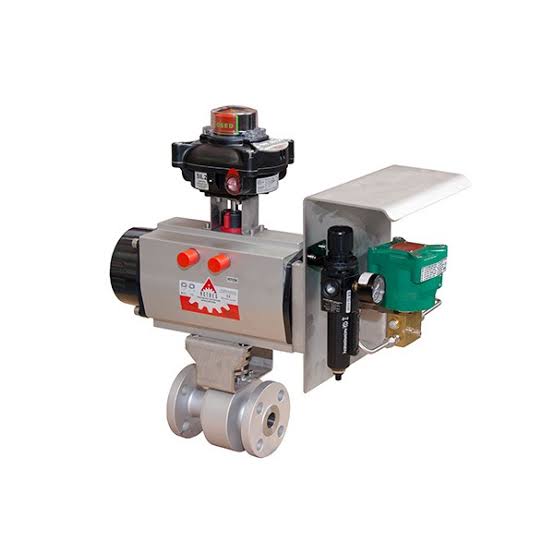

Một Bộ truyền động bánh răng Actreg có thể được phát triển thành cụm valve automation hoàn chỉnh.

Van điện từ đảm nhiệm chức năng thay đổi đường khí. Thiết bị này cho phép actuator nhận lệnh điện từ PLC hoặc bộ điều khiển.

Limit switch box hỗ trợ phản hồi trạng thái OPEN và CLOSE. Nhờ đó, phòng điều khiển có thể xác định trạng thái của từng van.

Ngoài ra, hệ thống có thể bổ sung positioner, cảm biến, bộ lọc khí, bộ điều áp, coupling và bracket. Cấu hình phụ kiện phụ thuộc vào chức năng của từng điểm van.

Actreg Rack & Pinion trong các dây chuyền sản xuất

Bộ truyền động bánh răng Actreg có phạm vi sử dụng rộng tại các hệ thống đường ống công nghiệp.

Trong nhà máy xử lý nước, actuator có thể vận hành van trên tuyến nước cấp và nước thải. Hệ thống HVAC sử dụng actuator để điều khiển van tại các tuyến nước và thiết bị phụ trợ.

Ngành hóa chất cần tự động hóa nhiều điểm van để kiểm soát lưu chất. Các nhà máy thép và xi măng cũng có nhiều tuyến khí, nước làm mát và đường ống công nghệ cần điều khiển từ xa.

Đối với dây chuyền tự động hóa, trạng thái actuator còn có thể được đưa về PLC hoặc DCS. Người vận hành nhờ đó quản lý nhiều van từ hệ thống trung tâm.

Actreg Rack & Pinion cho dự án nâng cấp van hiện hữu

Nhiều dự án không cần thay toàn bộ van. Nhà máy có thể giữ thân van hiện tại và bổ sung actuator để chuyển sang vận hành tự động.

Trước khi nâng cấp, tình trạng cơ khí của van cần được kiểm tra. Van phải hoạt động bình thường và torque phải nằm trong phạm vi có thể xác định.

Tiếp theo là kiểm tra trục van, mặt bích và không gian lắp đặt. Những thông số này được dùng để lựa chọn actuator, bracket và coupling.

Giải pháp retrofit bằng Bộ truyền động bánh răng Actreg giúp tận dụng hệ thống đường ống hiện hữu. Đồng thời, nhà máy có thể từng bước nâng cấp các điểm van thủ công thành van tự động.

Bộ truyền động bánh răng Actreg cho nhu cầu bảo trì và thay thế

Khi thay thế actuator đang sử dụng, model trên nameplate là thông tin quan trọng nhất. Model đầy đủ giúp xác định đúng dòng và kích thước thiết bị.

Đối với Actreg ASR, thông tin về cấu hình lò xo cũng cần được kiểm tra. Hai actuator cùng kích thước nhưng khác bộ lò xo có thể có đặc tính torque khác nhau.

Nếu không còn nameplate, người dùng có thể cung cấp hình ảnh actuator và thông tin của van. Bản vẽ, torque, áp suất khí và chuẩn mặt bích sẽ hỗ trợ quá trình xác định thiết bị thay thế.

Bộ truyền động bánh răng Actreg tại Việt Nam

Với nền tảng Rack & Pinion và nhiều cấp kích thước, Bộ truyền động bánh răng Actreg đáp ứng nhiều nhu cầu tự động hóa van quay trong nhà máy. Dòng ADA phù hợp với hệ thống tác động kép, còn ASR hướng đến những vị trí cần chức năng hồi lò xo.

Sản phẩm có thể kết hợp van bi, van bướm, solenoid valve, limit switch và các phụ kiện khác. Điều này cho phép xây dựng cụm van tự động phù hợp với từng dây chuyền.

Hoàng Thiên Phát cung cấp thiết bị Actreg tại Việt Nam, Actreg Rack & Pinion, Actreg ADA, Actreg ASR và phụ kiện cho nhu cầu thay thế hoặc dự án mới. Khách hàng có thể cung cấp model hoặc thông số van để kiểm tra cấu hình phù hợp.
