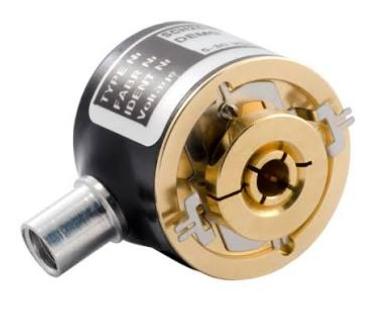

Bộ mã hóa vòng quay SCANCON – Thiết bị đo tốc độ và vị trí chính xác

Bộ mã hóa vòng quay SCANCON là thiết bị chuyên dùng để đo tốc độ quay, vị trí, góc quay và chiều chuyển động của trục trong máy móc công nghiệp. Thiết bị chuyển chuyển động cơ học thành tín hiệu điện để truyền về bộ điều khiển, giúp hệ thống giám sát và điều chỉnh chuyển động chính xác.

SCANCON là thương hiệu đến từ Đan Mạch, chuyên phát triển và sản xuất các dòng bộ mã hóa dành cho tự động hóa và máy công nghiệp. Danh mục của hãng bao gồm bộ mã hóa gia tăng, bộ mã hóa tuyệt đối, bộ mã hóa trục rỗng, bộ mã hóa tải nặng, bộ mã hóa chống cháy nổ và nhiều thiết kế chuyên dụng cho môi trường khắc nghiệt.

Tại Việt Nam, Bộ mã hóa vòng quay SCANCON được sử dụng trong động cơ điện, băng tải, máy đóng gói, máy dệt, thiết bị nâng hạ, máy công cụ, dây chuyền thép, khai khoáng và nhiều hệ thống tự động hóa.

Đặc điểm của Bộ mã hóa vòng quay SCANCON

Điểm nổi bật của Bộ mã hóa SCANCON là danh mục sản phẩm đa dạng về kích thước và cấu hình. Hãng phát triển từ những bộ mã hóa rất nhỏ cho máy có không gian hạn chế đến các dòng tải nặng dành cho nhà máy công nghiệp.

Tùy từng dòng sản phẩm, người dùng có thể lựa chọn độ phân giải, kích thước trục, kiểu trục, điện áp hoạt động, dạng tín hiệu và phương thức kết nối phù hợp với hệ thống hiện có.

Một số dòng còn được thiết kế với cấp bảo vệ cao, vỏ thép không gỉ hoặc kết cấu chống cháy nổ. Nhờ đó, Bộ mã hóa vòng quay SCANCON có thể làm việc trong nhiều điều kiện môi trường khác nhau.

Nguyên lý hoạt động của Bộ mã hóa SCANCON

Khi trục máy hoặc động cơ quay, trục của bộ mã hóa cũng chuyển động theo. Bộ phận cảm biến bên trong ghi nhận chuyển động này và chuyển đổi thành tín hiệu điện.

Tín hiệu được truyền về bộ điều khiển lập trình, bộ đếm hoặc hệ thống điều khiển máy. Dựa trên tín hiệu nhận được, hệ thống có thể xác định tốc độ, vị trí tương đối, chiều quay hoặc số vòng quay.

Với các ứng dụng điều khiển động cơ, tín hiệu từ Bộ mã hóa vòng quay SCANCON đóng vai trò phản hồi. Bộ điều khiển liên tục so sánh tốc độ thực tế với giá trị cài đặt để thực hiện điều chỉnh phù hợp.

Bộ mã hóa gia tăng SCANCON

Bộ mã hóa gia tăng SCANCON là một trong những nhóm sản phẩm chính của hãng. Thiết bị tạo ra các xung điện tương ứng với chuyển động quay của trục.

Số lượng xung trong một vòng quay quyết định độ phân giải của thiết bị. Độ phân giải càng cao thì hệ thống có khả năng phát hiện thay đổi vị trí càng chi tiết.

Dòng này thường được sử dụng cho động cơ, băng tải, máy đóng gói, máy in, máy dệt, máy công cụ và hệ thống truyền động.

SCANCON cung cấp nhiều kích thước thân và kiểu trục khác nhau. Điều này thuận tiện cho cả thiết kế máy mới và nhu cầu thay thế bộ mã hóa đang sử dụng.

SCANCON SCA50

SCANCON SCA50 là dòng bộ mã hóa gia tăng có đường kính thân khoảng 50 mm. Đây là kích thước phổ biến trong nhiều hệ thống máy công nghiệp.

Tùy cấu hình, SCA50 có thể cung cấp độ phân giải lên đến khoảng 12.500 xung trên một vòng quay. Một số phiên bản có tùy chọn cấp bảo vệ cao để sử dụng trong môi trường công nghiệp.

SCA50 phù hợp cho động cơ điện, máy sản xuất, băng tải và các hệ thống cần theo dõi tốc độ hoặc vị trí trục.

Bộ mã hóa tuyệt đối SCANCON

Bộ mã hóa tuyệt đối SCANCON được sử dụng cho các hệ thống cần xác định chính xác vị trí của trục. Mỗi vị trí tương ứng với một giá trị riêng biệt.

Ưu điểm của nguyên lý này là hệ thống có thể quản lý vị trí hiệu quả hơn trong những ứng dụng điều khiển chuyển động phức tạp.

SCANCON phát triển nhiều dòng bộ mã hóa tuyệt đối với các chuẩn truyền thông khác nhau. Tùy cấu hình thiết bị, người dùng có thể lựa chọn chuẩn truyền tín hiệu phù hợp với hệ thống điều khiển của máy.

Một số dòng tiêu biểu gồm:

• EXAG-A
• 2REX-A
• EXME-A
• EXAG-A CANopen
• EXAG-A DeviceNet
• 2REX-A SSI
• EXME-A SSI
• EXME-A PROFIBUS
• EXME-A CANopen

Các dòng này thường xuất hiện trong máy tự động, hệ thống định vị, thiết bị nâng hạ và dây chuyền cần kiểm soát vị trí chính xác.

Bộ mã hóa chống cháy nổ SCANCON

SCANCON còn phát triển các dòng bộ mã hóa dành cho khu vực có nguy cơ cháy nổ. Đây là nhóm thiết bị quan trọng trong dầu khí, hóa chất, khai khoáng và các khu vực sản xuất có yêu cầu an toàn đặc biệt.

Bộ mã hóa chống cháy nổ SCANCON được thiết kế với kết cấu bảo vệ phù hợp nhằm hạn chế nguy cơ phát sinh nguồn gây cháy trong môi trường nguy hiểm.

Bộ mã hóa SCANCON SCA24EX

SCA24EX là một trong những dòng bộ mã hóa chống cháy nổ đáng chú ý của SCANCON. Thiết bị có đường kính thân khoảng 24 mm nên phù hợp với những vị trí có không gian lắp đặt nhỏ.

Tùy cấu hình, SCA24EX có thể đạt độ phân giải đến khoảng 3.600 xung trên một vòng quay. Khi lựa chọn sản phẩm cho khu vực nguy hiểm, cần đối chiếu đầy đủ chứng nhận chống cháy nổ của đúng mã cấu hình với yêu cầu của dự án.

Bộ mã hóa tải nặng SCANCON

Trong nhà máy thép, xi măng, khai khoáng hoặc cảng biển, bộ mã hóa có thể phải hoạt động liên tục trong điều kiện rung động, bụi và tải cơ khí lớn.

SCANCON phát triển nhóm bộ mã hóa tải nặng nhằm đáp ứng những môi trường này. Kết cấu cơ khí được chú trọng để tăng khả năng hoạt động ổn định trong dây chuyền công nghiệp nặng.

Một số dòng có thể tham khảo gồm 2RMHD, 2RHDS và các phiên bản chuyên dụng khác của SCANCON.

Thiết bị phù hợp cho động cơ công suất lớn, tang cuốn, băng tải vật liệu, cầu trục, thiết bị nâng và các hệ thống truyền động hoạt động liên tục.

Các model Bộ mã hóa vòng quay SCANCON

SCANCON cung cấp nhiều dòng sản phẩm để đáp ứng từng kiểu lắp đặt cụ thể.

Thông số quan trọng khi lựa chọn Bộ mã hóa SCANCON

Việc lựa chọn Bộ mã hóa vòng quay SCANCON cần dựa trên cả thông số cơ khí và thông số điện. Không nên chỉ sử dụng tên dòng sản phẩm để đặt hàng.

Trước hết cần xác định đường kính thân và đường kính trục. Bộ mã hóa mới phải phù hợp với vị trí gá lắp trên máy.

Độ phân giải cũng là thông số đặc biệt quan trọng. Độ phân giải cần tương thích với yêu cầu điều khiển cũng như khả năng xử lý tín hiệu của thiết bị nhận.

Các thông tin cần kiểm tra gồm:

• Model đầy đủ.
• Đường kính thân.
• Kiểu trục đặc hoặc trục rỗng.
• Đường kính trục.
• Độ phân giải.
• Điện áp hoạt động.
• Kiểu tín hiệu đầu ra.
• Số kênh tín hiệu.
• Kiểu đầu nối.
• Chiều dài dây dẫn.
• Cấp bảo vệ.
• Nhiệt độ hoạt động.
• Tốc độ quay cho phép.
• Yêu cầu chống cháy nổ.

Ứng dụng của Bộ mã hóa vòng quay SCANCON

Bộ mã hóa vòng quay SCANCON được sử dụng rộng rãi tại những vị trí cần đo và phản hồi chuyển động của trục.

Trong động cơ điện, bộ mã hóa cung cấp tín hiệu tốc độ về hệ thống điều khiển. Tín hiệu này giúp biến tần hoặc bộ điều khiển quản lý tốc độ động cơ chính xác hơn.

Trên băng tải, thiết bị hỗ trợ đo tốc độ chuyển động và đồng bộ các công đoạn sản xuất. Với máy đóng gói, bộ mã hóa có thể hỗ trợ xác định chiều dài vật liệu, vị trí cắt hoặc tốc độ cấp liệu.

Trong thiết bị nâng hạ, bộ mã hóa giúp theo dõi chuyển động của cơ cấu truyền động. Những dòng tải nặng của SCANCON còn phù hợp với cầu trục, máy khai khoáng và dây chuyền thép.

Các ngành ứng dụng phổ biến gồm:

• Sản xuất thép.
• Xi măng.
• Khai khoáng.
• Cảng biển.
• Dầu khí.
• Hóa chất.
• Giấy và bột giấy.
• Dệt may.
• Đóng gói.
• Chế tạo máy.
• Tự động hóa nhà máy.

Bộ mã hóa vòng quay SCANCON tại Việt Nam

SCANCON Việt Nam cung cấp nhiều giải pháp bộ mã hóa phục vụ đo tốc độ, vị trí và phản hồi chuyển động trong hệ thống tự động hóa.

Các dòng Bộ mã hóa vòng quay SCANCON đáp ứng từ máy công nghiệp thông thường đến những ứng dụng yêu cầu kích thước nhỏ, cấp bảo vệ cao, tải nặng hoặc khả năng chống cháy nổ.

Khi lựa chọn thiết bị, cần đối chiếu model và thông số kỹ thuật của từng phiên bản. Đặc biệt với nhu cầu thay thế encoder cũ, việc xác định chính xác độ phân giải, kích thước trục, điện áp và tín hiệu đầu ra giúp hạn chế sai model và đảm bảo khả năng tương thích với hệ thống.
