Bộ mã hóa SCANCON – Thiết bị phản hồi vị trí và tốc độ cho máy công nghiệp

SCANCON Encoders A/S là nhà sản xuất bộ mã hóa của Đan Mạch, có lịch sử hoạt động từ năm 1973. Bộ mã hóa SCANCON tập trung chuyên sâu vào công nghệ đo chuyển động, đặc biệt với những ứng dụng đòi hỏi kích thước nhỏ, độ phân giải cao hoặc khả năng làm việc trong môi trường công nghiệp đặc biệt.

Trong hệ thống tự động hóa, Bộ mã hóa SCANCON đảm nhiệm việc ghi nhận chuyển động của trục và chuyển đổi thành tín hiệu để bộ điều khiển xử lý. Từ tín hiệu này, hệ thống có thể theo dõi tốc độ quay, chiều quay, vị trí và góc dịch chuyển của động cơ hoặc cơ cấu máy.

SCANCON xây dựng danh mục từ các bộ mã hóa nhỏ gọn đến dòng tải nặng. Nhà sản xuất còn phát triển thiết bị bằng thép không gỉ, phiên bản chống cháy nổ và các giải pháp dành cho môi trường dưới biển.

Bộ mã hóa SCANCON tạo tín hiệu phản hồi cho hệ thống điều khiển

Một động cơ có thể hoạt động mà không cần bộ mã hóa trong những ứng dụng đơn giản. Tuy nhiên, khi hệ thống yêu cầu kiểm soát chính xác tốc độ hoặc vị trí, bộ điều khiển cần có tín hiệu phản hồi.

Bộ mã hóa SCANCON được lắp trên trục động cơ hoặc cơ cấu chuyển động. Khi trục quay, thiết bị ghi nhận chuyển động và tạo tín hiệu điện tương ứng.

Tín hiệu sau đó được đưa về bộ điều khiển lập trình, biến tần, bộ đếm hoặc hệ thống điều khiển chuyển động. Bộ điều khiển sử dụng dữ liệu này để giám sát trạng thái thực tế của máy.

Cơ chế phản hồi đặc biệt cần thiết trên máy đóng gói, máy in, băng tải, cầu trục, máy công cụ và dây chuyền sản xuất tự động.

Hai nhóm Bộ mã hóa SCANCON chính

SCANCON phát triển nhiều cấu hình sản phẩm, nhưng xét theo phương pháp xác định chuyển động có thể chia thành hai nhóm chính: bộ mã hóa gia tăng và bộ mã hóa tuyệt đối.

Bộ mã hóa gia tăng SCANCON

Bộ mã hóa gia tăng tạo chuỗi xung trong quá trình trục quay. Số lượng xung trên một vòng là thông số quan trọng quyết định khả năng phân giải chuyển động.

Từ tín hiệu xung, hệ thống có thể tính tốc độ quay, số vòng, chiều chuyển động hoặc vị trí tương đối.

Nhóm này được sử dụng nhiều trên:

• Động cơ điện.
• Băng tải.
• Máy đóng gói.
• Máy in.
• Máy dệt.
• Máy sản xuất giấy.
• Máy công cụ.
• Thiết bị nâng hạ.
• Hệ thống truyền động.

Danh mục bộ mã hóa gia tăng SCANCON có nhiều lựa chọn về kích thước thân, kiểu trục và điều kiện môi trường.

Bộ mã hóa tuyệt đối SCANCON

Bộ mã hóa tuyệt đối được sử dụng khi hệ thống cần xác định một giá trị vị trí cụ thể của trục.

Điểm khác biệt nằm ở cách biểu diễn vị trí. Thay vì chỉ đếm lượng dịch chuyển từ một điểm tham chiếu, bộ mã hóa tuyệt đối cung cấp mã tương ứng với vị trí.

SCANCON phát triển nhiều thiết bị tuyệt đối với các chuẩn giao tiếp khác nhau tùy cấu hình. Một số dòng hỗ trợ SSI, CANopen, DeviceNet hoặc PROFIBUS.

Nhóm sản phẩm này thích hợp với máy định vị, hệ thống nâng, thiết bị tự động và những cơ cấu cần quản lý vị trí.

Thông tin các dòng hiện hành được hãng tập hợp trong danh mục bộ mã hóa tuyệt đối SCANCON.

Dòng SCA cho máy móc công nghiệp

SCA là một nhóm model đáng chú ý trong danh mục Bộ mã hóa SCANCON. Các sản phẩm được phát triển với nhiều kích thước khác nhau để phù hợp từng kiểu động cơ và cơ cấu máy.

SCANCON SCA50

SCA50 có thân đường kính khoảng 50 mm. Tùy cấu hình, độ phân giải có thể đạt tới 12.500 xung trên một vòng.

Dòng này có nhiều lựa chọn kích thước trục. Cấp bảo vệ tiêu chuẩn phù hợp cho môi trường công nghiệp và có tùy chọn bảo vệ cao hơn ở một số cấu hình.

SCA50 có thể được sử dụng để phản hồi tốc độ cho động cơ, theo dõi chuyển động của băng tải hoặc xác định vị trí tương đối trên máy.

SCANCON SCA58

SCA58 thuộc nhóm thiết bị kích thước khoảng 58 mm. Đây là kích thước thường gặp trên động cơ và máy công nghiệp.

Thiết kế này tạo thêm lựa chọn khi cần thay thế bộ mã hóa cũ nhưng phải giữ kích thước lắp đặt tương thích với máy.

SCANCON SCA80

Với những vị trí cần kích thước thân lớn hơn, SCANCON có dòng SCA80.

Việc lựa chọn giữa SCA50, SCA58 và SCA80 không chỉ dựa vào kích thước. Kỹ thuật viên vẫn cần đối chiếu độ phân giải, đường kính trục, điện áp và dạng tín hiệu.

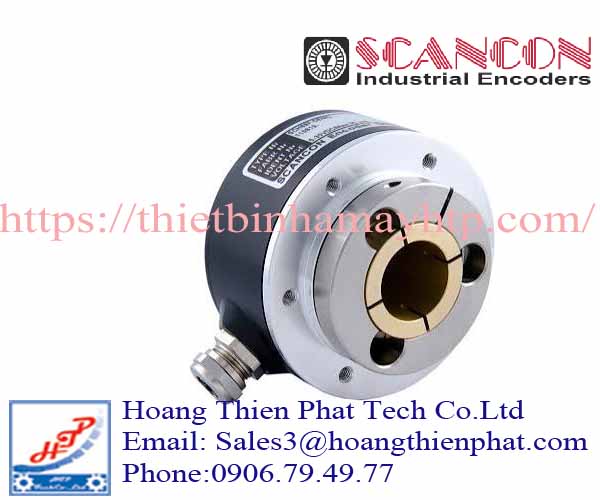

Bộ mã hóa SCANCON dạng trục rỗng

Trên nhiều động cơ, sử dụng trục đặc và khớp nối sẽ làm tăng số lượng chi tiết cơ khí. Bộ mã hóa trục rỗng cung cấp một phương án lắp đặt khác.

Trục động cơ được đưa trực tiếp vào lỗ trục của bộ mã hóa. Cách bố trí này có thể giúp thiết kế cụm lắp đặt gọn hơn tùy kết cấu máy.

SCANCON có các dòng như:

SCH50IB-SR – SCH50IF-SR – SCH58B – SCH58F – SCH68B

Khi thay thế loại trục rỗng, đường kính lỗ trục là một trong những thông số cần kiểm tra đầu tiên. Nếu kích thước không phù hợp, thiết bị không thể lắp trực tiếp lên trục hiện hữu.

Bộ mã hóa tải nặng SCANCON cho điều kiện khắc nghiệt

Rung động và tải cơ khí là vấn đề thường gặp tại nhà máy thép, khai khoáng, xi măng và hệ thống nâng hạ.

Đối với nhóm ứng dụng này, SCANCON có các dòng được thiết kế theo hướng tải nặng.

SCANCON 2RMHD

2RMHD có thiết kế thân vuông khoảng 60 mm. Dòng sản phẩm hỗ trợ độ phân giải đến khoảng 7.500 xung trên một vòng tùy phiên bản.

Thiết bị hướng đến những vị trí máy cần kết cấu cơ khí chắc chắn hơn so với các bộ mã hóa tiêu chuẩn.

SCANCON 2RHDS

2RHDS là một lựa chọn khác cho ứng dụng tải nặng. Dòng này có độ phân giải có thể đạt 12.500 xung trên một vòng.

Một số cấu hình có lựa chọn cấp bảo vệ cao hơn, phù hợp khi thiết bị phải hoạt động trong điều kiện môi trường bất lợi.

Thông số của các dòng tải nặng có thể đối chiếu tại Bộ mã hóa tải nặng SCANCON.

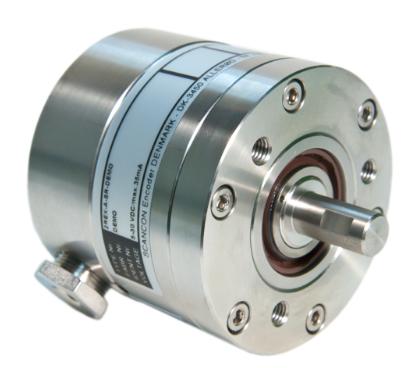

Bộ mã hóa SCANCON bằng thép không gỉ

Vật liệu vỏ có ảnh hưởng lớn khi thiết bị hoạt động trong môi trường ẩm, có hóa chất hoặc yêu cầu vệ sinh thường xuyên.

SCANCON phát triển riêng những phiên bản bằng thép không gỉ cho nhóm điều kiện này.

Một ví dụ là SCA50-SR. Thiết bị sử dụng thân thép không gỉ AISI 303, đường kính khoảng 50 mm và có độ phân giải tối đa đến 12.500 xung trên một vòng tùy cấu hình.

Dòng này có thể được xem xét cho ngành thực phẩm, máy chế biến và những khu vực cần khả năng bảo vệ tốt hơn trước tác động môi trường.

Bộ mã hóa chống cháy nổ SCANCON

Dầu khí, hóa chất và khai khoáng có nhiều khu vực mà thiết bị điện phải đáp ứng yêu cầu chống cháy nổ.

SCANCON có kinh nghiệm đáng kể trong nhóm sản phẩm này và cung cấp nhiều dòng bộ mã hóa với các chứng nhận phù hợp cho khu vực nguy hiểm.

SCANCON SCA24EX

SCA24EX nổi bật nhờ kích thước nhỏ. Thiết bị có đường kính thân khoảng 24 mm nhưng vẫn được phát triển cho ứng dụng chống cháy nổ.

Độ phân giải của dòng này có thể đạt khoảng 3.600 xung trên một vòng tùy phiên bản.

Thiết kế nhỏ giúp SCA24EX phù hợp với những cụm máy có không gian hạn chế. Tuy nhiên, khi sử dụng trong khu vực nguy hiểm, chứng nhận của đúng mã đặt hàng phải phù hợp với yêu cầu của dự án.

Danh sách model Bộ mã hóa SCANCON

SCH16-360-636283 (REF. SCANCON 636283)

SCH50F-600-D-06-65-05-S (REF. SCANCON 583803)

SCH24, 4-2000-N-03-64-01-S-NON

SCA50-2000-D-06-15-65-00-S-C9 (28022)

2RM-360-D-4X05-64-01-B

2RM-128-D-4X05-64-01-B

2RM-250-D-4X05-64-01-S

2RM-36-N-4X09-64-01-S

2RM-200-N-4X09-64-01-S

2RMHF-2000-D-05-64-01-S

2RMHF-3600-N-06-64-01-B

2RMHF-5000-N-05-64-01-B

2RMHF-250-D-04-64-01-S

2RMHF-600-N-1/4-64-01-B

2RMHF-3000-D-1/4-64-01-B

2RMHF-2048-N-1/4-64-01-S

2RMHF-2000-N-03-64-01-B

2RMHF-200-D-05-64-01-B

2RMHF-256-N-04-64-01-B

2RMHF-15-D-04-64-01-S

2RMHF-250-N-03-64-01-B

2RMHF-3000-N-05-64-01-B

2RMHF-128-N-04-64-01-B

2RMHF-100-D-03-64-01-B

2RMHF-128-N-03-64-01-B

2RMHF-100-N-1/4-64-01-S

2RMHF-100-N-05-64-01-S

2RMHF-100-N-05-64-01-B

2RMHF-11-D-03-64-01-B

2RMHF-2048-D-03-64-01-S

2RMHF-10-D-1/4-64-01-B

2RMHF-300-D-03-64-01-S

2RMHF-125-N-05-64-01-B

2RMHF-90-D-05-64-01-B

2RMHF-60-N-04-64-01-S

2RMHF-12-D-05-64-01-B

2RMHF-36-D-1/4-64-01-S

2RMHF-200-N-06-64-01-B

2RMHF-IDC-1024-D-06-50-01-B

2RMHF-IDC-600-N-04-50-01-S

2RMHF-IDC-3600-N-06-50-01-B

2RMHF-IDC-4-D-1/4-50-01-S

2RMHF-IDC-400-N-06-50-01-B

2RMHF-IDC-15-D-03-50-01-S

2RMHF-IDC-75-D-04-50-01-B

2RMHF-IDC-3600-D-06-50-01-B

2RMHF-IDC-75-N-05-50-01-S

2RMHF-IDC-128-D-04-50-01-B

2RMHF-IDC-10-N-03-50-01-B

2RMHF-IDC-30-D-04-50-01-S

2RMHF-IDC-3000-N-04-50-01-B

2RMHF-IDC-400-N-03-50-01-B

2RMHF-IDC-15-N-06-50-01-B

2RMHF-IDC-90-D-1/4-50-01-B

2RMHF-IDC-2048-D-05-50-01-B

2RMHF-IDC-1024-D-03-50-01-B

2RMHF-IDC-90-N-1/4-50-01-S

2RMHF-IDC-360-D-03-50-01-B

2RMHF-IDC-5000-N-06-50-01-S

2RMHF-IDC-180-D-05-50-01-B

2RMHF-IDC-200-N-04-50-01-S

2RMHF-IDC-36-D-04-50-01-B

2RMHF-IDC-1000-N-04-50-01-B

2RMHF-IDC-2000-N-04-50-01-S

2RMHF-IDC-180-D-1/4-50-01-S

2RMHF-IDC-10-D-1/4-50-01-B

2RMHF-IDC-1024-N-05-50-01-S

2RMHF-IDC-600-N-04-50-01-B

2RMHF-IDC-60-N-05-50-01-B

Ứng dụng Bộ mã hóa SCANCON theo từng ngành

Trong ngành thép, thiết bị có thể được lắp trên động cơ, con lăn, băng tải và cơ cấu nâng.

Trong khai khoáng, các dòng tải nặng được sử dụng tại những vị trí có rung động, bụi và điều kiện làm việc liên tục.

Trong ngành giấy, bộ mã hóa hỗ trợ giám sát tốc độ của các trục và đồng bộ chuyển động giữa nhiều công đoạn.

Trong máy đóng gói, tín hiệu bộ mã hóa giúp kiểm soát chiều dài vật liệu, tốc độ cấp liệu và thời điểm thực hiện thao tác cơ khí.

Đối với dầu khí và hóa chất, các phiên bản chống cháy nổ là nhóm cần được ưu tiên khi vị trí lắp đặt nằm trong khu vực nguy hiểm.

SCANCON còn phát triển sản phẩm cho điện gió, thực phẩm, máy tự động và những hệ thống làm việc dưới biển.

Bộ mã hóa SCANCON tại Việt Nam

Bộ mã hóa SCANCON phù hợp cho nhiều nhu cầu đo tốc độ và phản hồi vị trí trong nhà máy. Tuy nhiên, lợi thế lớn của danh mục SCANCON chỉ được khai thác tốt khi sản phẩm được lựa chọn đúng theo điều kiện của từng vị trí máy.

Với dự án mới, nên bắt đầu từ độ phân giải cần thiết, kích thước trục, tốc độ quay và điều kiện môi trường. Sau đó mới xác định dòng sản phẩm phù hợp.

Với nhu cầu thay thế, model cũ và hình ảnh tem nhãn nên được ưu tiên. Việc đối chiếu chính xác thông số giúp tránh trường hợp thiết bị lắp vừa về cơ khí nhưng không tương thích về tín hiệu điện.
